集成运放、比较器，LQFP100封装、高性价比16位定点DSP
ADP16F06以全新的高性能CMOS工艺实现了低成本，低功耗的变频器实现方案。芯片采用16位DSP内核，基于哈弗总线架构，实现了16位x 16位的乘累加（MAC）运算，4级流水线的并行处理，在快速中断响应及处理的加持下，极大的提高了芯片的处理性能。芯片集成了两个数字电机的控制输出模块，每个模块灵活的输出3相电机控制PWM；高性能的12位模数转换器（ADC）的最小转换时间为100ns，可提供多达16个通道的模拟输入，ADC的自动排序功能允许在单个转换会话中多次转换，而无需任何CPU开销。集成了串行通信接口（SCI）功能，为系统中的其他设备提供异步通信。对于需要额外通信接口的系统，ADP16F06提供一个同步串行外设接口（SPI），可利用外部SPI Flash的引导方式，以实现执行程序的动态更新。为了最大限度地提高器件灵活性，功能引脚也可以配置为通用输入/输出（GPIO）。芯片集成片内1.8v内核LDO，实现了单芯片的单电源供电方式。
|
● 采用高性能CMOS工艺 |
○ 局域网络(CAN)控制器 |
|
○ 工作主频50MHz |
● 10位16通道模数转换器(ADC) |
|
○ 低功耗设计（内核1.8V，I/O电压3.3V） |
○ 2 x 8通道输入复用器 |
|
○ 集成片内1.8V线性稳压电源（LDO） |
○ 两个采样保持电路 |
|
● 支持JTAG在线仿真 |
○ 单一/同步转换 |
|
● 高性能16位CPU |
○ 快速转换速率：250ns/4MSPS |
|
○ 单周期16位x16位乘累加(MAC)运算 |
● 40个通用I/O (GPIO)引脚 |
|
○ 哈佛(Harvard)总线架构 |
● 先进的仿真功能 |
|
○ 快速中断响应和处理 |
○ 分析和断点功能 |
|
○ 可使用C/C++和汇编语言高效率编程 |
○ 基于硬件的实时调试 |
|
● 片内存储器资源 |
● 开发工具 |
|
○ B0和B1：2块256x 16位DARAM |
○ ANSI C/C++编译器/汇编语言/连接器 |
|
○ B2：32x16位DARAM |
○ 支持Code Composer Studio™ IDE |
|
○ I0：2K x 16位SARAM |
○ 支持DSP/BIOS™ |
|
○ E0：6K x 16位SARAM |
○ JTAG仿真器 |
|
○ 32Kx16位Flash |
● 低功耗模式和省电模式 |
|
● 时钟和系统控制 |
○ 支持IDLE（空闲）、STANDBY（待机）、HALT（暂停）模式 |
|
○ 支持动态锁相环(PLL)分频系数调整 |
○ 可禁用独立外设时钟 |
|
○ 片内振荡器 |
● 强大的静电泄放(ESD)防护能力 |
|
○ 看门狗定时器 |
○ ESD人体模式(HBM): +4000V/-4000V |
|
● 2个外部中断接口 |
○ ESD机器模式(MM): +400V/-400V |
|
● 支持48个外设中断的外设中断扩展块(PIE) |
○ 闩锁效应(Latch-up)触发电流: 400mA |
|
● 电机控制外设（PWM产生电路） |

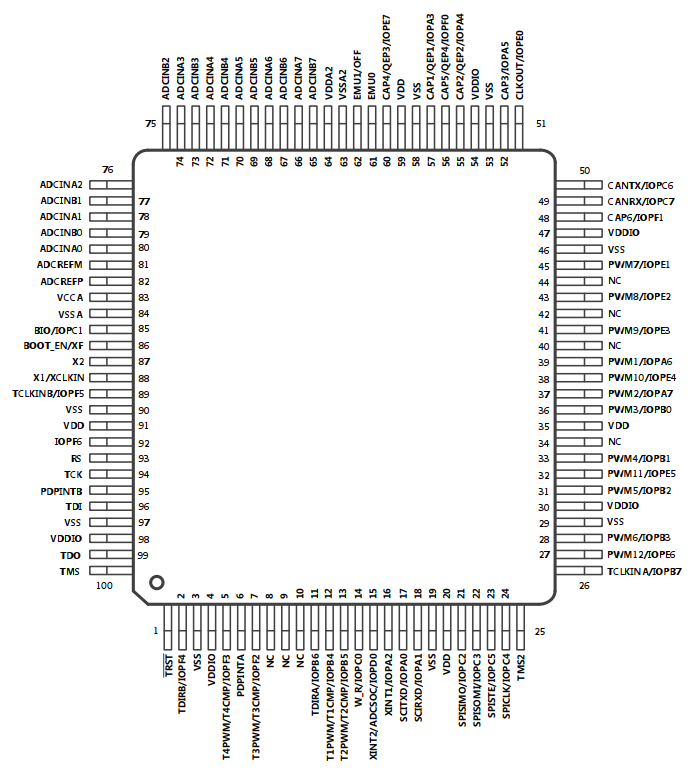

● 封装选项 |
|
○ 事件管理器1(EM1)，事件管理器2(EM2) |
○ LQFP100 |
|
○ 分别包括：2个16位定时器，6个数值比较器/PWM输出，3个捕获单元,1个正交编码电路。 |
● 产品等级 |
|
● 串行端口外设 |
○ C：消费级 |
|
○ 串行外设接口(SPI) |
○ G：工业级 |
|
○ 串行通信接口(SCI)，兼容通用异步收发(UART)标准 |
|
