AVP32F035
AVP32F035是一款基于高性能32位AVP32浮点内核的DSP控制器,主频高达120MHz,并集成了单精度浮点运算单元(FPU)与独立的可编程控制环路加速器(CLA),显著增强了实时运算与并行处理能力。它集成了丰富的高精度控制外设,包括多达8个增强型PWM模块(可支持HRPWM)、12位高速ADC以及多种通信接口。其采用3.3V单电源供电方案,集成了高容量存储器和系统保护功能,为开发者提供了高集成度的解决方案。该处理器专为要求高性能实时控制而设计,是驱动工业电机控制、光伏逆变器、数字电源的理想选择。
数据手册 →工业
· 高性能32位浮点处理器内核(AVP32)
- 主频120MHz(单周期8.33ns)
- 支持16×16和32×32乘累加(MAC)运算
- 支持16×16双MAC运算
- 哈佛(Harvard)总线架构
- 连动运算
- 快速中断响应和处理
- 统一存储器编程模型
- 高效代码(使用C/C++和汇编语言)
· 浮点运算单元(FPU)
- 支持本机单精度浮点运算
· 可编程控制环路加速器(CLA)
- 32位浮点数学加速器
- 代码执行独立于主CPU之外
· 维特比、复杂数学、CRC单元(VCU)
- 以扩展指令集方式支持复杂的乘法、维特比运算和循环冗余校验(CRC)
· 嵌入式存储器
- 高达256KB的闪存
- 高达100KB的随机存取存储器(RAM)
- 2KB一次性可编程ROM(OTP)
· 6通道直接内存存储(DMA)
· 低器件和系统成本
- 3.3V单电源供电,无电源时序要求
- 集成上电复位和欠压复位监控
- 低功耗操作模式
- 无模拟支持引脚
· 字节序:小端字节序
· 支持JTAG边界扫描
- IEEE标准1149.1-1990标准测试访问端口和边界扫描架构
· 时钟
- 两个内部零引脚振荡器
- 片载晶体振荡器/外部时钟输入
- 看门狗计时器模块
- 丢失时钟检测电路
· 可支持所有外设中断的外设中断扩展(PIE)模块
· 三个32位CPU计时器
· 高级控制外设
· 8个增强型脉冲宽度调制器(ePWM)模块
- 总共16个PWM通道(可支持8个HRPWM)
- 每个模块中的独立16位计时器
· 3个输入增强型捕捉(eCAP)模块
· 1个高分辨率捕捉(HRCAP)模块
· 多达2个增强型正交编码器脉冲(eQEP)模块
· 12位模数转换器(ADC),具有双路采样与保持(S/H)功能
- 高达3.46MSPS
- 高达16通道
· 片上温度传感器
· 128 位安全密钥和锁
- 保护安全内存块
- 防止固件逆向工程
· 串行端口外设
- 2个串行通信接口(SCI)模块
- 2个串行外设接口(SPI)模块
- 1个内部集成电路(I2C)总线
- 1个多通道缓冲串行端口(McBSP)总线
- 1个增强型控制器局域网络(eCAN)
- 通用串行总线USB 2.0规范
▪ 全速器件,全速/低速主机模式
· 多达45个具有输入滤波功能的独立可编程、多路复用通用输入/输出(GPIO)引脚
· 高级仿真特性
- 分析和断点功能
- 通过硬件进行实时调试
· 封装选项

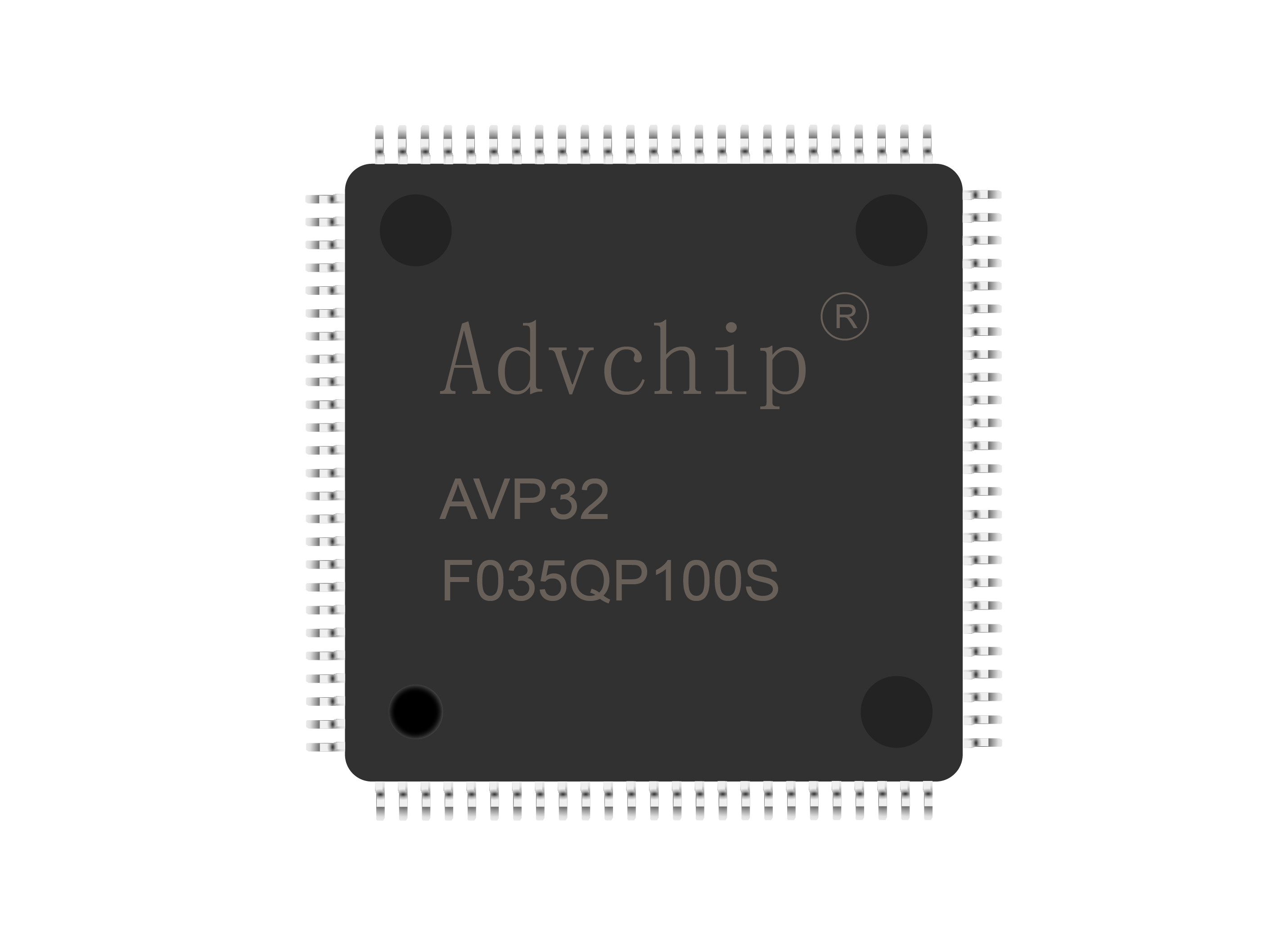

- 100引脚QP四方扁平封装(LQFP)

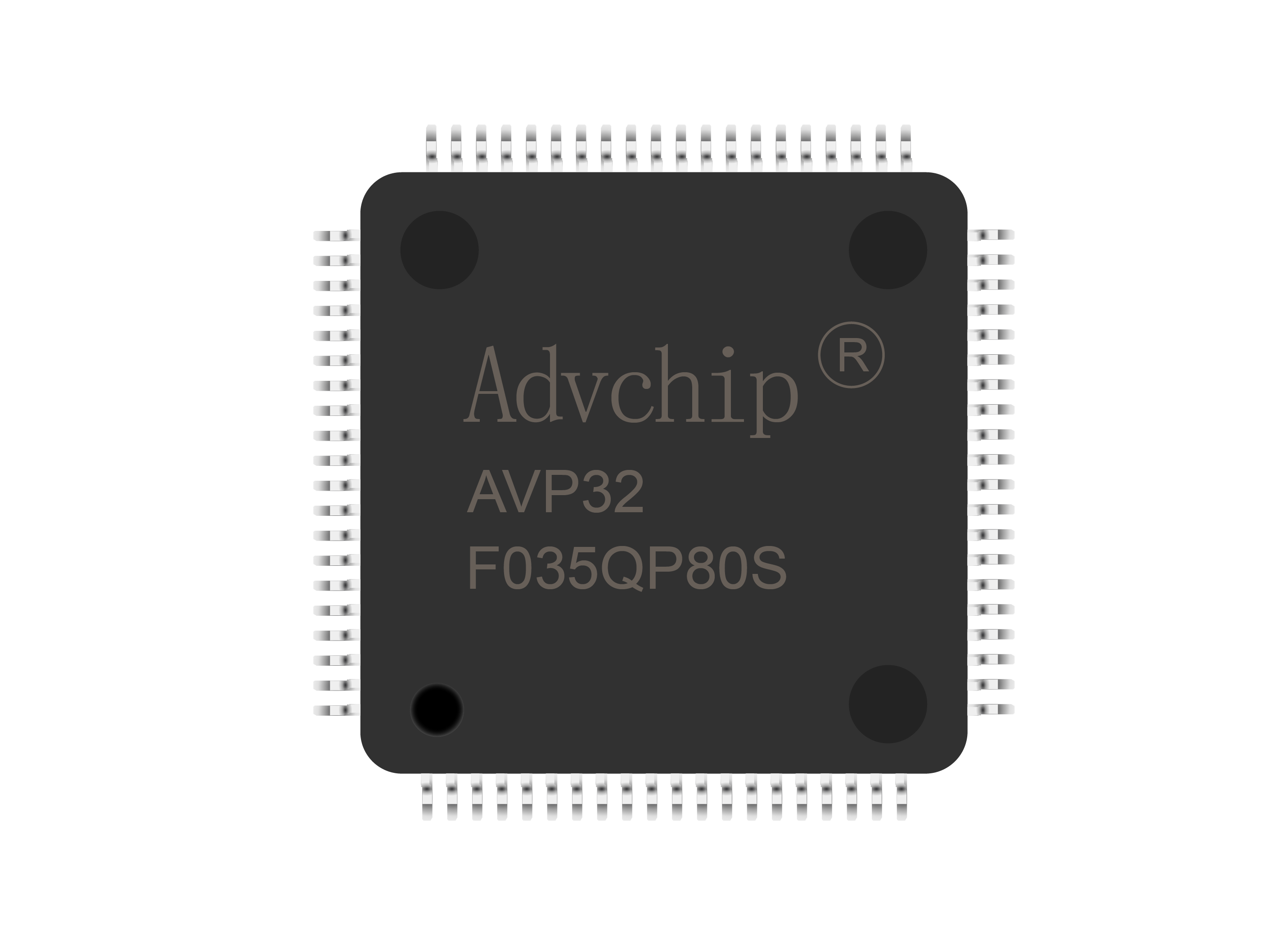

- 80引脚QP四方扁平封装(LQFP)
· 温度选项
- S:-40℃至105℃
